單相可控硅觸發板

單相可控硅觸發板

聯系人 : 嵇先生

電話 : 021-37528292

手機 : 13636400688

傳真 : 021-37528292

地址 : 上海市奉賢區南橋鎮新民港路175-16號


產品詳情

 只要個信號：（多種控制信號輸入：DC 4-20mA、DC 1-5V、DC 0-10V、10k電位器），就能給出線性輸出，任意調溫調速調壓?？芍苯佑|發2000A以下的二只單向晶閘管。本控制板由高性能單片機作為控制、運算放大器、脈沖變壓器等單元組成。可以與各種自動化儀表配套使用，對儀表無干擾，也可以外接電位器手動控制，廣泛應用于負載要求連續平滑調節，擰制精度較高或不允許大電流沖擊的控制系統。如交直流電機調速、調壓、充電等。主要用于單相純阻性負載、單相感性負載或變壓器原邊控制，如硅碳棒、硅鉬棒、電阻絲等，也可用于單相或兩相全橋半控整流，具有觸發可靠，高精度，工作穩定，使用靈活的優點。

   還設有限幅調節，軟啟時間調節，最長60秒，要想更長可訂做，本板可以用在單向硅上也可以調節雙向硅，型號有BTA，BCA，KS，KP，MTC，MFC等，塑封可控硅，螺旋可控硅，陶瓷可控硅，可控硅模塊等
   1.單相可控硅移相觸發板概述
      單相可控硅觸發板由本公司生產的集成觸發電路、運算放大器、脈沖變壓器等單元組成?？梢耘c各種自動化儀表配套使用，對儀表無干擾，也可以外接電位器手動控制，廣泛應用于負載要求連續平滑調節，擰制精度較高或不允許大電流沖擊的控制系統。如交直流電機調速、調壓、充電等。主要用于單相純阻性負載、單相感性負載或變壓器原邊控制，如硅碳棒、硅鉬棒、電阻絲等，也可用于單相或兩相全橋半控整流，具有觸發可靠，工作穩定，使用靈活的優點
    2.單相可控硅移相觸發板主要技術參數
1·采用高性能單片機作為控制，波形對稱性好、直流成 分小、線性化好、控制精度高、工作穩定。
 2·工作電壓寬。輸入工作線電壓最低可達額定電壓的4%，其控制精度基本不變。
 3·觸發功率大，可直接觸發2000A以下的的晶閘管，另有可觸發大電流觸發板。
 4·接線簡單，維護方便。

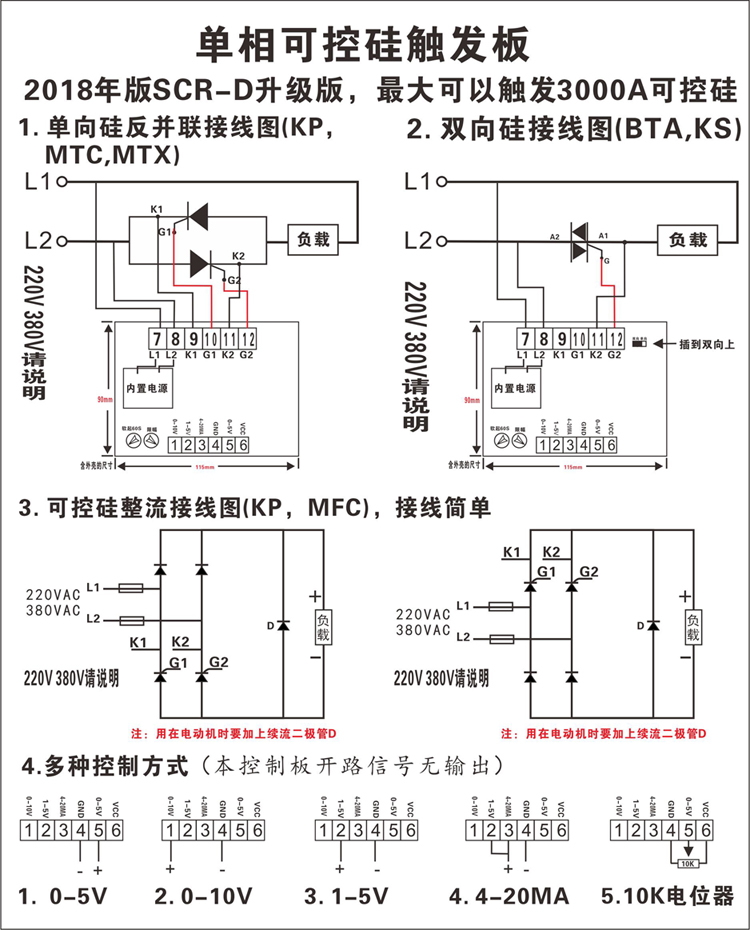

 5·多種控制信號輸入：DC 4-20mA、DC 1-5V，10k電位器 ，
 6·該板設計新穎獨特，無需外接同步變壓器且無相序限制。
 7·主電路與控制電路實現全隔離，安全可靠。
 8·單相集成移相觸發模塊為交、直流負載提供控制信號，該模塊采用單片機設計，適用于任何可控硅觸發,對
任意負載實現無級調節?？蓪?shí)現對交、直流電機調速。對變壓器的原邊調壓、焊機、控溫、勵磁、電鍍、水處
理等。
 9·外形尺寸：55mm(長)×48mm(寬)×40mm(高)
